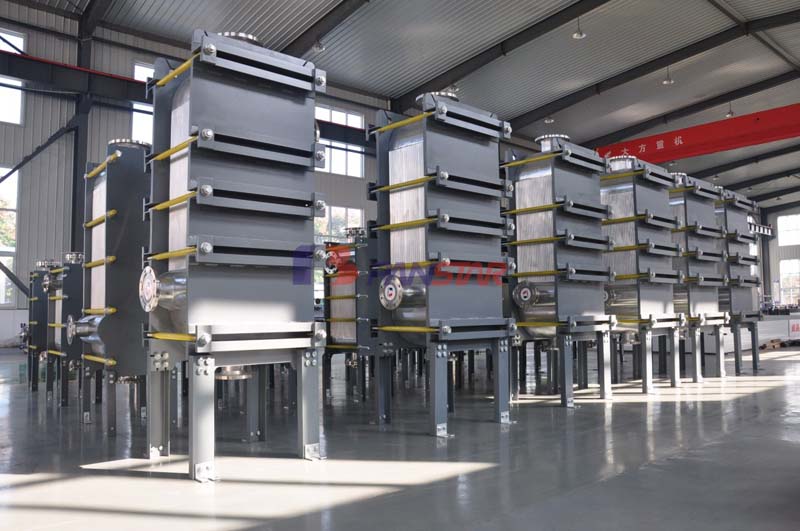

管箱式全焊接换热器

工作原理： 全焊接式换热器属于间壁式换热器，换热器的结构形式是相邻两张板片之间，通过焊接形成两种流通通道，两种不同温度的介质分别在同一板片两侧的通道中流过，每种介质通道通过分程隔板来控制流通面积及流通长度，这样高温流体通过板片将热量传递给低温流体，从而实现了换热的目的。

全焊特点：

1、结构紧凑、占地面积小、换热效率高、承压能力高（最高可达4.0Mpa）、耐高温（最高温可达250~300℃）、运行可靠。

2、传热效率高：换热器中介质的热交换是通过板束来实现的，组成板束的板片由专用模具压制成型，结构形式类似普通可拆式板式换热器，具有传热效率高，流量大，流体压降小，散热损失少等优点。

3、灵活方便：用一套模具可压制不同长度的板片，组成不同规格板束，形成同宽度产品系列，规格型号多，选择余地大，能更好的满足工况需求。

4、适用范围广：板束及压紧板全部采用了焊接结构，能为在温度≤300℃，压力≤4.0Mpa或工作介质对密封垫片有腐蚀的场合以及易燃、易爆、有毒介质和环境要求安全性很高的生产工艺中汽体的冷凝、液体介质的冷却、升温、蒸发等工况条件下安全平稳运行。因此，既具备可拆式板式换热器的优点，又具备适用高温，高压的特点。
